Mořený a olejovaný ocelový plech

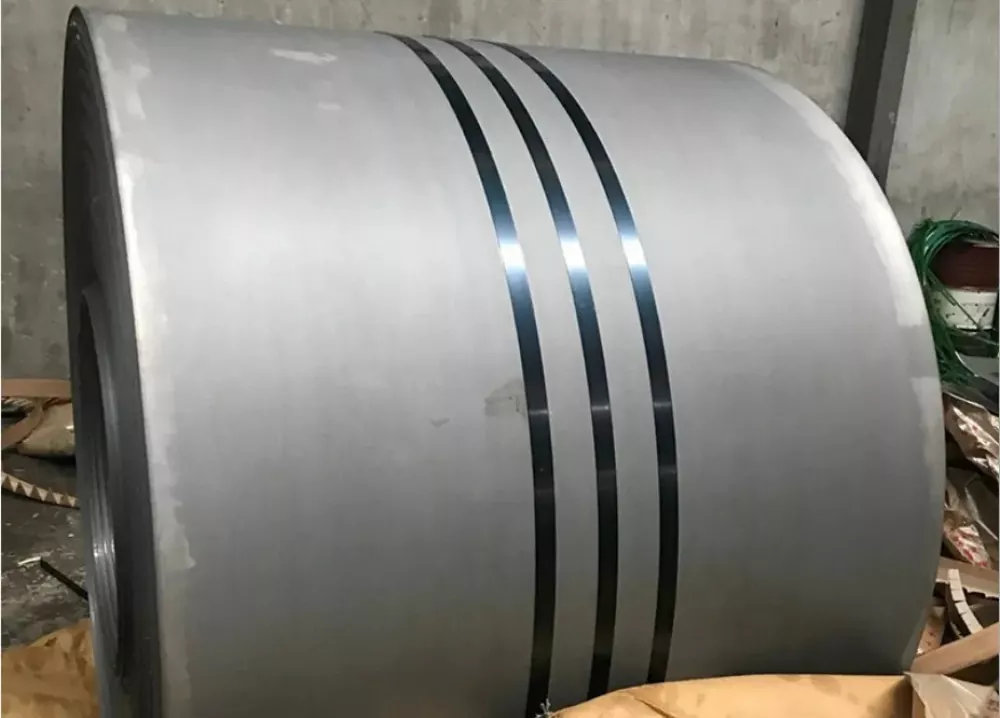

Pickling Plate, jehož úplný název je za tepla válcované mořené a naolejované plechy a svitky, je druh ocelového výrobku vyrobeného z prémiových tenkých svitků válcovaných za tepla. Surovina prochází kompletní mořící linkou k odstranění okují z povrchového mlýna, následuje ořezávání hran, konečná úprava a další dokončovací postupy.

Ve srovnání s běžnou ocelí válcovanou za tepla se může pochlubit lepším stavem povrchu, těsnější rozměrovou tolerancí a vynikajícím lisovacím výkonem. Mezitím mořený a olejovaný ocelový plech přichází za mnohem nižší náklady než ocelový plech válcovaný za studena. Z tohoto důvodu je uznáván jako ideální úsporná náhrada, která „nahrazuje za studena válcovanou ocel materiálem válcovaným za tepla“.

Mořený a olejovaný ocelový plech našel široké uplatnění v automobilové výrobě, strojírenství, výrobě domácích spotřebičů, lehkého průmyslu a hardwaru. Ocelový plech PO má zvláště zásadní využití při výrobě dílů podvozku automobilů, nábojů kol, skříní kompresorů a dalších klíčových komponent.

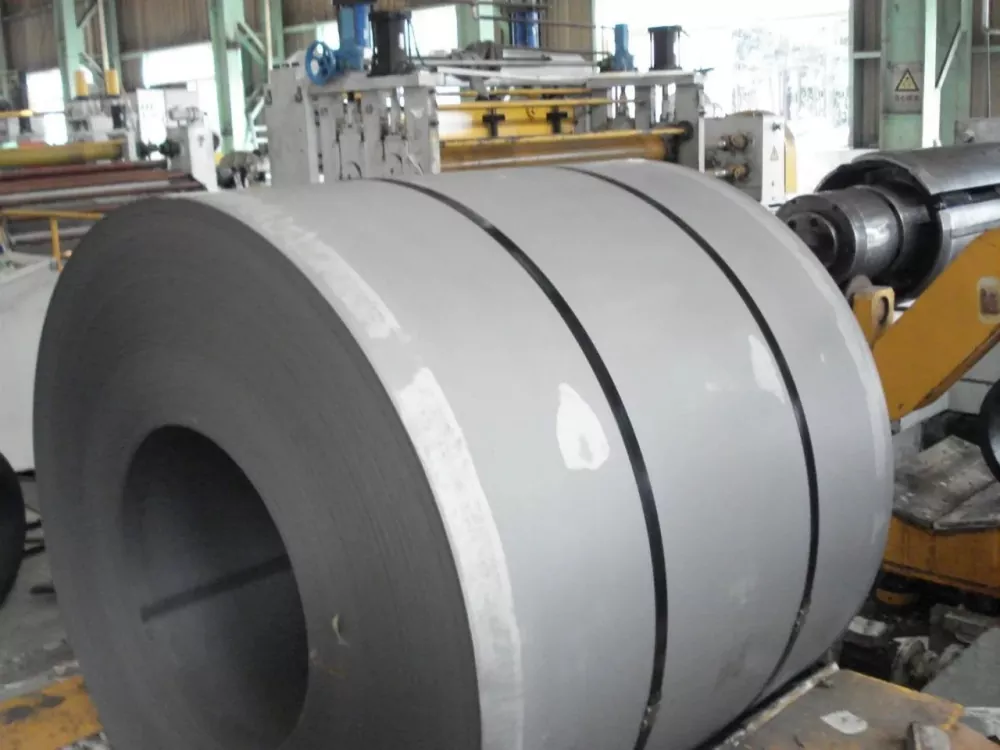

Kritické kontrolní body v našem procesu moření

Přesnost oříznutí hran: Aplikujeme boční ořez s tolerancí šířky štěrbiny ±0,5 mm, abychom eliminovali opracování zpevněné hrany. Tím se zabrání popraskání hran při hlubokém tažení nábojů kol – běžná porucha při použití neoříznutého HRC.

Kontrola hmotnosti olejem: Po moření aplikujeme antikorozní olej v množství 1,0-2,0 g/m² (obě strany). Pro zákazníky, kteří používají robotické svařování, to můžeme na požádání upravit na 0,5–0,8 g/m², abychom se vyhnuli rozstřiku a poréznosti sváru – to je specifický problém, který jsme vyřešili u dodavatelů automobilové úrovně Tier-1.

Drsnost povrchu (Ra): Na rozdíl od standardního HRPO, který nabízí ~Ra 1,5-2,5μm, nabízíme variantu s jemným povrchem při Ra ≤ 1,2μm pro aplikace vyžadující přímé lakování bez mezibroušení.

Srovnání mezi mořeným ocelovým plechem a ocelovým plechem válcovaným za studena

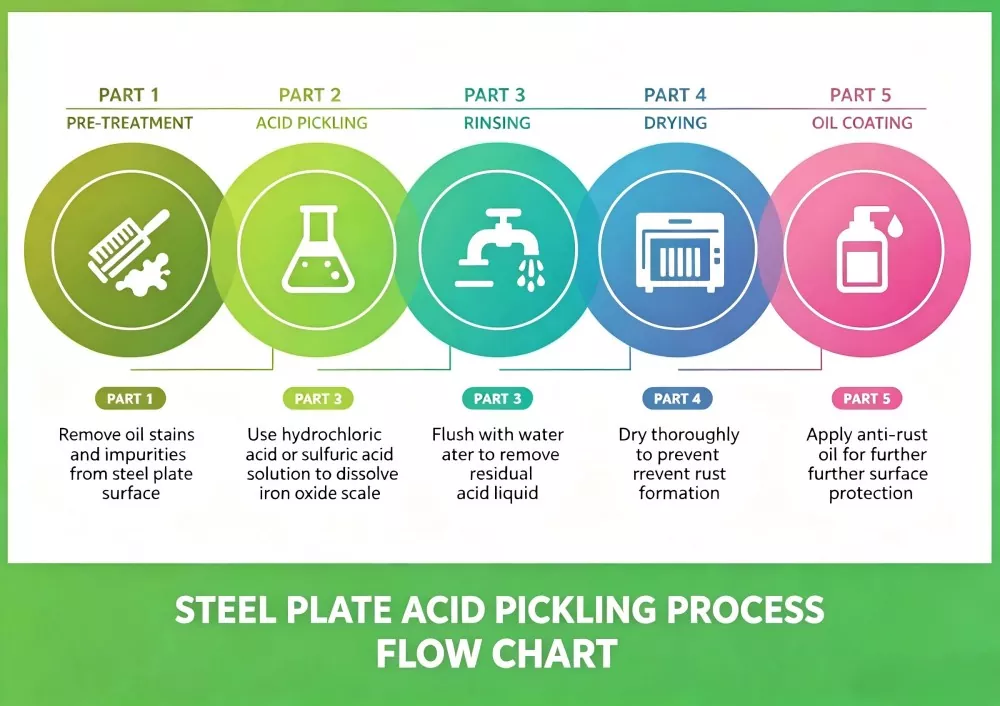

Princip moření oceli

Moření se spoléhá na chemickou rozpouštěcí schopnost kyselin.

V našich průmyslových kontinuálních mořicích linkách používáme převážně vysokokoncentrovanou kyselinu chlorovodíkovou (HCl) v 18-22% koncentraci, spojenou s patentovaným inhibitorem koroze. Toto specifické složení účinně odstraňuje okují z magnetitu (Fe₃O₄) a zároveň zabraňuje vzniku puchýřů vyvolaných vodíkem na ocelovém substrátu – kritický kontrolní bod, který odlišuje profesionální mořičky od běžných zpracovatelů.

Tyto kyseliny spouštějí chemické reakce s oxidy a kontaminanty pokrývajícími povrch mořeného a naolejovaného ocelového plechu, rozpouštějí tyto látky a odstraňují je z ocelové základny.

Odkaz na aplikace mořených ocelových plechů, běžné třídy a specifikace

Kdy nahradit ocel válcovanou za studena HRPO?

Odkaz na skutečný případ 1

Projekt snížení nákladů pro německého OEM zemědělského stroje

Výzva: Klient používal 2,0 mm ocel CR4 válcovanou za studena pro držáky kabiny harvestoru, přičemž náklady na materiál představovaly 34 % celkových nákladů na součást. Potřebovali alternativu bez přestavby svých stávajících lisovacích nástrojů.

Náš zásah: Po analýze jejich výkresu (poloměr ohybu R=6mm, tolerance tloušťky ±0,08mm) jsme doporučili nahradit 2,0mm SPHC-PO. Upravili jsme hmotnost mazání na 0,6 g/m², abychom zajistili, že jejich robotická svařovací linka (značka Fronius) nebude mít žádné problémy s porézností.

Výsledek: 22% úspora nákladů na materiál (úspora 0,85 € na držák × 180 000 ks/rok = 153 000 € roční úspora). Nulové štěpení nebo povrchové vady po práškovém lakování (vytvrzování při 200°C po dobu 20 minut). Klient nyní přesunul tuto náhradu na 3 další čísla dílů.

Aplikační scénáře a doporučení pro výběr jakosti materiálu

Výhody mořeného a olejovaného plechu

Vynikající rozměrová přesnost: tolerance tloušťky ±0,05 mm (ověřeno ultrazvukovým tloušťkoměrem na místě, kontrolní zpráva přiložená ke každé cívce)

Skvělé mechanické vlastnosti: Mez kluzu 235-345 MPa, tažnost ≥ 38 % (na zkoušku tahem JIS Z 2241, vzorek odebraný z každého čísla tavby)

Vynikající zpracovatelnost: Úspěšné hluboké tažení až poměr tažení 2,2 (ověřeno v naší interní laboratoři před sériovou výrobou)

Zajištění kvality a sledovatelnost dodavatelského řetězce

Zdroj mlýna: Naše svitky pocházejí od společností Baosteel, Shougang a HBIS (s certifikáty úplné válcovací zkoušky EN 10204 Typ 3.1).

Inspekce třetí strany: Inspekce SGS/BV přijata v nakládacím portu. Na vyžádání poskytujeme protokoly o koncentraci moření lázně v průběhu procesu.

Záruka proti korozi: Při skladování ve vnitřních prostorách (RH < 60 %, teplota 15-25 °C) zaručujeme, že nedojde k červené rzi po dobu 6 měsíců (prodloužená ze standardních 3 měsíců prostřednictvím naší možnosti olejování VCI).

FAQ

Q1: Jaký je rozdíl mezi mořeným a naolejovaným ocelovým plechem a ocelovým plechem válcovaným za studena?

A1: Ocelový plech PO (Pickled & Oiled) je založen na oceli válcované za tepla s úpravou mořením, s nižšími náklady. Ocel válcovaná za studena má ultra hladký povrch a tenčí tloušťku až 0,3 mm pro vysoce přesné díly. PO plech se hodí pro středně přesné konstrukční kusy, zatímco plech válcovaný za studena se zaměřuje na komponenty vysokého standardu vzhledu s přísnými požadavky na toleranci.

Q2: Lze ocelový plech PO použít přímo pro venkovní produkty?

A2: Ne. Antikorozní olej na povrchu poskytuje pouze krátkodobou dočasnou ochranu během skladování a zpracování. Pro dlouhodobé venkovní vystavení potřebujete následné povrchové úpravy, jako je lakování, galvanizace nebo práškové lakování, aby se zvýšila antikorozní kapacita.

Q3: Jaký rozsah tloušťky můžete nabídnout pro ocelový plech PO?

A3: Náš standardní rozsah tloušťky pokrývá 1,0 mm až 6,0 mm, přizpůsobitelná šířka od 800 mm do 2000 mm a délka od 1000 mm do 6000 mm podle požadavků klientů na výkres.

Q4: Jak dlouho může PO ocel zůstat bez koroze při normálním skladování?

A4: Antikorozní olej skladovaný v suchém vnitřním skladu bez vlhkého vzduchu nebo chemického plynu může chránit ocelový povrch po dobu 3-6 měsíců. Vyhněte se stohování na volném prostranství, abyste zabránili předčasné oxidaci.
